1 原礦性質(zhì)

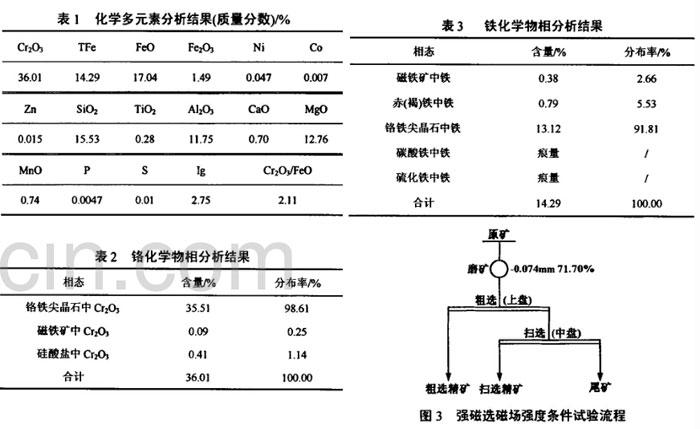

該礦產(chǎn)自非洲東部，礦床類型為超基性流體巖漿經(jīng)結(jié)晶分異作用堆積形成的阿爾卑斯型鉻礦床，礦石的化學(xué)多元素分析結(jié)果見表1．鉻和鐵的化學(xué)物相分析結(jié)果分別見表2和表3．
由表1～3可以看出：礦石中可供選礦回收的主要組分是Cr203，其含量為36.01%;鉻和鐵主要分布于鉻鐵尖品石中；脈石組分主要是Si02、Al203和Mg0，有害雜質(zhì)磷和硫的含量較低。
礦石屬單一高品位原生鉻鐵礦礦石，主要是鉻鐵礦，脈石礦物以滑石居多，其次是綠泥石和角閃石。礦石中鉻鐵礦晶體平均含Cr03 51.78%，導(dǎo)致難以得到較高品位的鉻精礦，Cr203/Fe0比值也難以大幅度提高．鉻鐵礦具細(xì)粒均勻嵌布的特點(diǎn)，在-0.59+0.21 mm粒級的分布率78.66%在-0.15 mm的磨礦細(xì)度(-0.074 mm粒級約占75%)條件下，可使97%左右的鉻鐵礦呈單體產(chǎn)出。
2 試驗(yàn)設(shè)備
由礦石性質(zhì)可知，該礦具有細(xì)粒均勻嵌布的特點(diǎn)，需要細(xì)磨才能單體解離，磨礦-強(qiáng)磁選流程能得到較高的回收率．細(xì)磨采用XMB200x240型棒磨機(jī)，強(qiáng)磁選設(shè)備主要采用ZH型(0560)組合式三盤濕式強(qiáng)磁選機(jī)（長沙礦冶研究院）和SLon-100周期式脈動高梯度磁選機(jī)（贛州金環(huán)磁選設(shè)備有限公司）。
3 強(qiáng)磁選條件試驗(yàn)研究
3.1 磨礦細(xì)度試驗(yàn)
為了考察不同磨礦細(xì)度下強(qiáng)磁選效果，進(jìn)行了不同磨礦細(xì)度下的磁選試驗(yàn)，強(qiáng)磁選在試驗(yàn)用間斷式強(qiáng)磁機(jī)上進(jìn)行，試驗(yàn)流程見圖1，試驗(yàn)結(jié)果見圖2.
由圖2可以看出，隨著磨礦細(xì)度的提高，強(qiáng)磁精礦（鉻鐵礦精礦）品位與回收率先同步提高，當(dāng)磨礦細(xì)度為-0.074 mm粒級占71.70%時(shí)，一次強(qiáng)磁租選可以得到Cr203品位47.42%、回收率接近80.69%的鉻鐵礦精礦；繼續(xù)增加磨礦細(xì)度，精礦品位提高不明顯，而耪礦回收率明顯下降，因此最佳磨礦細(xì)度為-0.074 mm粒級占71.70%．
3.2 磁場強(qiáng)度試驗(yàn)
在磨礦細(xì)度為-0.074 mm粒級占71.70%的條件下，采用ZH型0>560)組合式三盤濕式強(qiáng)磁選機(jī)進(jìn)行磁場強(qiáng)度條件試驗(yàn)，ZH型(q>560)組合式三盤濕式強(qiáng)磁選機(jī)固定試驗(yàn)條件：轉(zhuǎn)速5 r/min，精礦沖水0.20MPa，中礦沖水0.15 MPax2，給礦速度300 kg.h，試驗(yàn)流程見圖3，試驗(yàn)結(jié)果見表4．
由表4可知：ZH型(0560)組合式三盤濕式強(qiáng)磁選機(jī)對該礦的選別效果良好，一粗一掃作業(yè)Cr203總回收事均高于800，隨著磁場強(qiáng)度的升高．Cr203總回收率呈上升趨勢，當(dāng)中盤磁場強(qiáng)度達(dá)到1.20T后，再提高磁場強(qiáng)度．Cr203總回收率增加不明顯，所以粗選，掃選的最佳的磁場強(qiáng)度組合為0.32/1.20T，此時(shí)混合精礦Cr203品位47.56%，總回收率88.66%.
4 流程試驗(yàn)

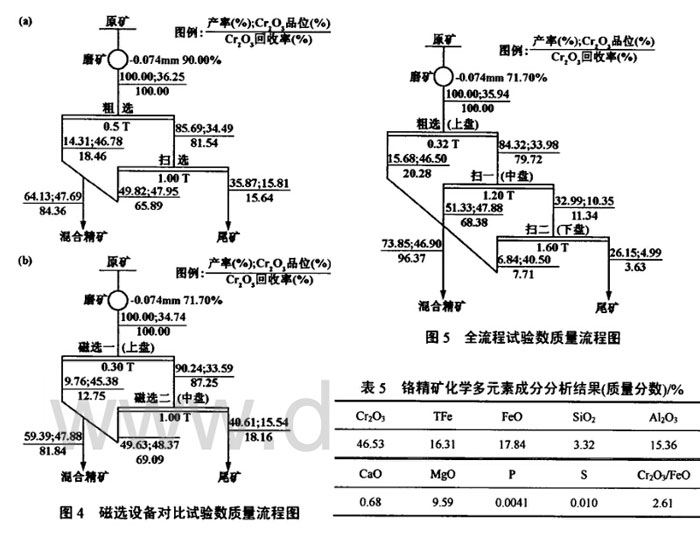

對SLon-IOO周期式脈動高梯度磁選機(jī)(a)和ZH(中560)組合式三盤濕式強(qiáng)磁選機(jī)(b)進(jìn)行了對比試驗(yàn)，各數(shù)質(zhì)量流程見圖4．由圖4可以看出，對該礦石而言，采用一粗(0.30—0.50 D一掃(1.00 T)流程時(shí)，兩種磁選機(jī)的選別指標(biāo)沒有明顯差異。
由于ZH型(0560)組合式三盤濕式強(qiáng)磁選機(jī)的下盤可以達(dá)到更高的選別磁場強(qiáng)度，因此在粗選，掃選一磁場強(qiáng)度0.32/1.20 T的基礎(chǔ)上再增加一次掃選作業(yè)（此時(shí)下盤的磁場強(qiáng)度為1.60D進(jìn)行全流程試驗(yàn)，試驗(yàn)數(shù)質(zhì)量流程見圖5．由圖5可以看出，ZH型(0560)組合式三盤濕式強(qiáng)磁選機(jī)在磨礦細(xì)度-0.074mm粒級占71.70%、磁場強(qiáng)度組合為0.32/1.20/1.60 T時(shí)，混合精礦C203品位46.90%，回收率96.37%。
5 精礦產(chǎn)品考察
對ZH型(tj>560)組合式三盤濕式強(qiáng)磁選機(jī)流程試驗(yàn)所得混合精礦進(jìn)行化學(xué)多元素分析，結(jié)果見表5，精礦質(zhì)量達(dá)到了G-45牌號冶金用鉻礦石質(zhì)最要求(YB/T5277-2005)。
6 結(jié)論
1)該礦石屬低磷低硫的單一高品位原生鉻鐵礦礦石，主要可回收礦物為鉻鐵礦，鉻鐵尖晶石中Cr203分布率占98.61%、鐵分布率占91.81%，選礦難以大幅度提高精礦的Cr203/Fe0比值；鉻鐵礦物具有細(xì)粒均勻嵌布的特點(diǎn)，需要細(xì)磨選礦．
2)磁場強(qiáng)度是影響該礦選別的主要因素，較高的選別磁場強(qiáng)度有利于Cr203回收率的提高．
3)對該礦石而言，采用一粗(0.30—0.50 D-掃(1.00D流程時(shí)，SLon-IOO周期式脈動高梯度磁選機(jī)和ZH型(q>560)組合式三盤濕式強(qiáng)磁選機(jī)的選別指標(biāo)沒有明顯差異。
4)磨礦細(xì)度為-0.074 mm粒級占71.70Y0，使用ZH型(0560)組合式三盤濕式強(qiáng)磁選機(jī)上，中盤磁場強(qiáng)度分別為0.32/1.20/1.60 T，采用一粗兩掃流程，得到最優(yōu)指標(biāo)為：混合精礦Cr203品位46.90%、回收率96.37%．
佛瑞機(jī)械是專業(yè)的
鉻鐵礦選礦設(shè)備制造廠家，本廠對鉻鐵礦的選礦有豐富的實(shí)踐經(jīng)驗(yàn)，并設(shè)有完善的試驗(yàn)平臺，可免費(fèi)為客戶進(jìn)行選礦試驗(yàn)，設(shè)計(jì)鉻鐵礦選礦設(shè)備配置和工藝流程，歡迎來電咨詢，聯(lián)系電話：0371-69598589.
